【進料粒度】：5mm-150目之間
【生產能力】：1-10t/h
【應用范圍】：化工、食品、金屬、冶金、及環境治理等行業

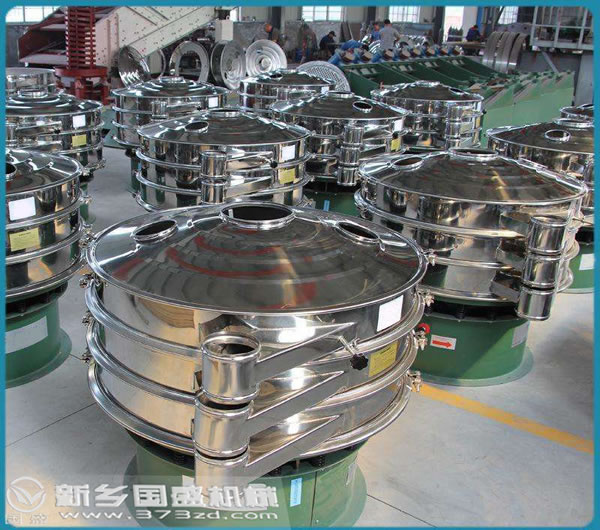

【產品介紹】：旋振篩是一種高精度細粉篩分機械適用于粒、粉、粘液等物料的篩分過濾。

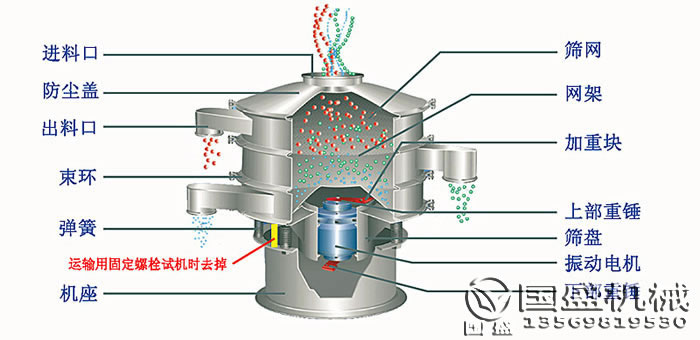

旋振篩是一種高精度細粉篩分機械，由立式電機作激振源，電機上、下兩端安裝有偏心塊，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，所以也叫三次元振動篩。全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。
1、篩網下裝有彈跳球，有效解決了篩網堵孔，提高篩分效率；
2、結構設計合理，操作簡單、清洗方便；
3、旋振篩雜質、粗料自動排出，可連續作業；
4、篩網張緊合理，更換容易，僅需3-5分鐘；
5、體積小，移動方便，節省空間；
6、全封閉結構，無粉漿溢出；
7、旋振篩適用于粒、粉、粘液等物料。

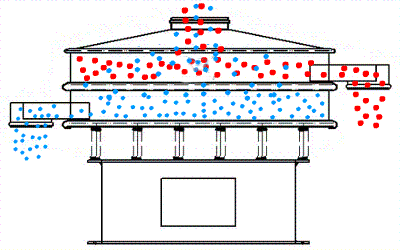

旋振篩采用振動電機旋轉產生激振力、使篩體生產復旋型振動，其運動軌跡為復雜的空間立體曲線，利用調節上、下重錘的空間和位角，可有效地改變物質的運行軌跡，延長或縮短物料在篩面上的停留時間，以達到理想的篩分效果。

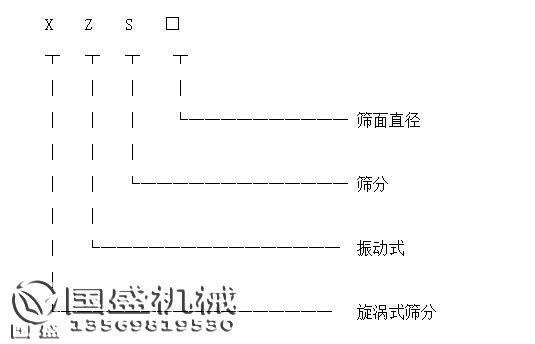

| 型號 |
公稱直徑 (mm) |
篩面直徑 (mm) |
有效篩面面積 (㎡) |
較大入料粒度 (mm) |
篩面規格 (目/英寸) |
層數 |
振次 (Rpm) |
功率 (kw) |
| XZS-400 | 400 | 340 | 0.09 | <10 | 2-325 | 1-3 | 1460 | 0.18 |
| XZS-600 | 600 | 530 | 0.22 | <10 | 1460 | 0.25 | ||
| XZS-800 | 800 | 720 | 0.4 | <20 | 1460 | 0.55 | ||
| XZS-1000 | 1000 | 900 | 0.63 | <20 | 1460 | 0.75 | ||
| XZS-1200 | 1200 | 1100 | 0.95 | <20 | 1460 | 1.1 | ||
| XZS-1500 | 1500 | 1400 | 1.5 | <20 | 1460 | 2.2 | ||
| XZS-1800 | 1800 | 1710 | 2.3 | <30 | 1460 | 3 | ||
| XZS-2000 | 2000 | 1910 | 2.86 | <30 | 1460 | 4 |
|

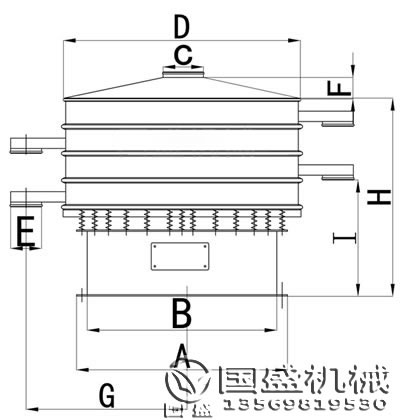

型號 (mm) |
A | B | C | D | E | F | G | H | I |
|
GS-400-1S GS-400-2S GS-400-3S |
380 380 380 |
280 280 280 |
150 150 150 |
400 400 400 |
100 100 100 |
70 70 70 |
280 280 280 |
715 825 935 |
350 |
|
GS-600-1S GS-600-2S GS-600-3S |
530 530 530 |
430 430 430 |
200 200 200 |
600 600 600 |
100 100 100 |
85 85 85 |
410 410 410 |
730 875 1020 |
350 |
|
GS-800-1S GS-800-2S GS-800-3S |
680 680 680 |
580 580 580 |
200 200 200 |
800 800 800 |
125 125 125 |
100 100 100 |
540 540 540 |
800 954 1090 |
390 |
|
GS-1000-1S GS-1000-2S GS-1000-3S |
800 800 800 |
700 700 700 |
250 250 250 |
970 970 970 |
150 150 150 |
120 120 120 |
645 645 645 |
870 1015 1160 |
460 |
|
GS-1200-1S GS-1200-2S GS-1200-3S |
970 970 970 |
850 850 850 |
250 250 250 |
1170 1170 1170 |
180 180 180 |
140 140 140 |
740 740 740 |
990 1055 1220 |
510 |
|
GS-1500-1S GS-1500-2S GS-1500-3S |
1180 1180 1180 |
1060 1060 1060 |
250 250 250 |
1470 1470 1470 |
200 200 200 |
140 140 140 |
960 960 960 |
1060 1230 1400 |
560 |
|
GS-1800-1S GS-1800-2S GS-1800-3S |
1480 1480 1480 |
1360 1360 1360 |
350 350 350 |
1770 1770 1770 |
200 200 200 |
140 140 140 |
1140 1140 1140 |
1140 1310 1480 |
640 |
|
GS-2000-1S GS-2000-2S GS-2000-3S |
1750 1750 1750 |
1630 1630 1630 |
400 400 400 |
1970 1970 1970 |
220 220 220 |
140 140 140 |
1310 1310 1310 |
1230 1400 1570 |
680 |
1、建議制作支撐架，掛吊備用篩面。
2、檢查篩格壓緊裝置，有松動要馬上壓緊。
3、經常檢查密封條，發現磨損或有缺陷應該及時更換。
4、篩格應該經常取出，定期檢查篩面是否破損或凹凸不平，篩孔是否堵塞等。
5、每班檢查進料箱的連接是否松動，如果間隙變大，引起碰撞，會使設備破裂。
6、振動篩雖然無需潤滑油，每年仍然需要大修一次，更換襯板，對兩道篩面進行修整等。振動電機要拆下檢查，給電機軸承換油，如果軸承損壞，需 要更換
7、每班檢查篩體支撐裝置，觀察橡膠墊有無明顯變形或者脫膠現象，如果橡膠墊破損或者過渡壓扁時，應更換兩塊橡膠墊。
